อุปกรณ์คัดกรองทรายและกรวด

ออกแบบมาสำหรับสายการผลิตทราย การแปรรูปหางแร่ และการรีไซเคิลขยะจากการก่อสร้าง เครื่องกรองแยกน้ำแบบสั่นความถี่สูงจาก Qingzhou Mingxu Supply Chain ผสมผสานการคัดกรองและการแยกน้ำออกจากเครื่องเดียว โครงสร้างช่วยลดความชื้นของทรายและนำทรายละเอียดที่อาจสูญหายไปในระหว่างกระบวนการซักกลับคืนมา

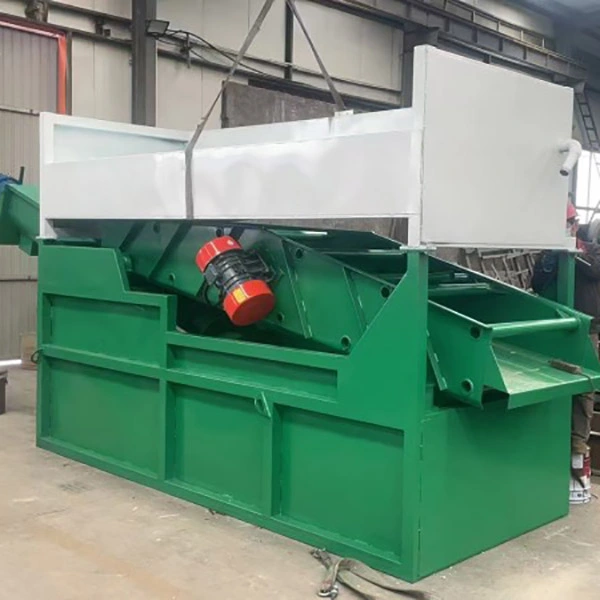

อุปกรณ์คัดกรองทรายและกรวดขับเคลื่อนด้วยมอเตอร์สั่นสะเทือนสองตัว ทำให้เกิดการเคลื่อนไหวความถี่สูงที่ลดการอุดตันของตาข่ายและรักษาประสิทธิภาพการคัดกรองที่สม่ำเสมอ ขนาดตาข่าย มุมดาดฟ้า และปริมาณงานสามารถปรับแต่งได้เพื่อให้ตรงกับเป้าหมายการผลิตเฉพาะ และหน่วยนี้มีจำหน่ายในรูปแบบการซื้อครั้งเดียวหรือในการสั่งซื้อจำนวนมาก

ข้อมูลจำเพาะทางเทคนิค

คุณสมบัติที่สำคัญ

1. การคัดกรองและการแยกน้ำแบบรวม เครื่องจักรทำการคัดแยกทราย การแยกโคลน และการนำทรายละเอียดกลับมาใช้ใหม่ในรอบเดียว ทำให้ทรายมีปริมาณความชื้นลดลงโดยไม่ต้องอาศัยอากาศแห้งเป็นเวลานาน

2. การออกแบบหน้าจอป้องกันการปิดกั้น การสั่นสะเทือนความถี่สูงที่แข็งแกร่งช่วยให้ตาข่ายปราศจากโคลนและผงหิน โดยรักษาความแม่นยำในการคัดกรองที่มั่นคงระหว่างการทำงานอย่างต่อเนื่อง

3. การกู้คืนทรายละเอียด ถังเก็บน้ำด้านล่างจะจับทรายละเอียดที่อาจจะถูกชะล้างออกไป ช่วยลดการสูญเสียวัสดุและเพิ่มผลผลิตโดยรวม

4. ข้อกำหนดการบำรุงรักษาต่ำ โครงสร้างค่อนข้างเรียบง่าย โดยชิ้นส่วนที่สึกหรอจำกัดอยู่ที่ตาข่ายตะแกรงและแบริ่งมอเตอร์สั่นสะเทือนเป็นหลัก การตรวจสอบและทำความสะอาดเป็นประจำนั้นตรงไปตรงมา

การออกแบบโครงสร้างและการเพิ่มประสิทธิภาพระบบ

โครงสร้างหน้าจอป้องกันการปิดกั้นแผ่นตะแกรงได้รับการออกแบบมาให้ทำงานกับการสั่นสะเทือนความถี่สูง ซึ่งจะไล่อนุภาคที่อาจเกาะติดกับตาข่ายออกไป รูปร่างช่องเปิดของตาข่ายและเส้นผ่านศูนย์กลางของเส้นลวดจะถูกเลือกตามลักษณะของวัสดุป้อนเพื่อลดการไม่เห็น นอกจากนี้ แผงหน้าจอยังสามารถกำหนดค่าให้มีเม็ดมะยมเล็กน้อยหรือเค้าโครงแบบขั้นบันไดเพื่อส่งเสริมการกระจายวัสดุที่สม่ำเสมอและการทำความสะอาดตัวเองระหว่างการทำงาน

ระบบแยกการสั่นสะเทือนตัวตะแกรงรองรับชุดคอยล์สปริงยางหรือเหล็กที่ดูดซับแรงไดนามิกที่เกิดจากมอเตอร์สั่นสะเทือน ซึ่งจะช่วยลดการส่งแรงสั่นสะเทือนไปยังโครงรองรับและฐานราก ปกป้องโครงสร้างโดยรอบและยืดอายุการใช้งานของตัวเครื่อง การจัดเรียงสปริงยังช่วยรักษาแอมพลิจูดของตะแกรงให้คงที่ภายใต้สภาวะโหลดที่แตกต่างกัน

การเพิ่มประสิทธิภาพการไหลเวียนของน้ำถังเก็บน้ำด้านล่างออกแบบให้มีฝายล้นเพื่อแยกทรายละเอียดที่ตกตะกอนออกจากกระแสน้ำขุ่น ปั๊มทรายที่ให้มาจะดึงจากด้านล่างของถังซึ่งมีทรายละเอียดสะสมอยู่ ในขณะที่น้ำที่ใสสะอาดล้นออกมาในระดับที่ควบคุมได้ ข้อตกลงนี้ช่วยให้น้ำในกระบวนการรีไซเคิลกลับไปยังขั้นตอนการล้างในระบบวงปิด ช่วยลดการใช้น้ำทั้งหมด และลดการปล่อยน้ำเสียให้เหลือน้อยที่สุด

ความสามารถในการปรับแต่ง

สามารถวางแผนกำลังการผลิต รูรับแสงของหน้าจอ และการกำหนดค่าสายการผลิตทั้งหมดได้ตามเป้าหมายการผลิตและคุณสมบัติของวัสดุ ความยาวและความกว้างของแผ่นตะแกรงสามารถปรับได้ภายในช่วงการออกแบบมาตรฐาน และเลือกขนาดตาข่ายเพื่อให้ตรงกับการไล่ระดับผลิตภัณฑ์ที่ต้องการ สำหรับโครงการแบบครบวงจร หน้าจอแยกน้ำสามารถรวมเข้ากับเครื่องล้างทรายต้นน้ำ หน่วยนำทรายละเอียดกลับคืน และสายพานลำเลียงขั้นปลาย โดยมีผังกระบวนการและแบบเค้าโครงที่จัดเตรียมไว้เพื่อตรวจสอบก่อนการผลิต

กระบวนการคัดกรองและแยกน้ำ

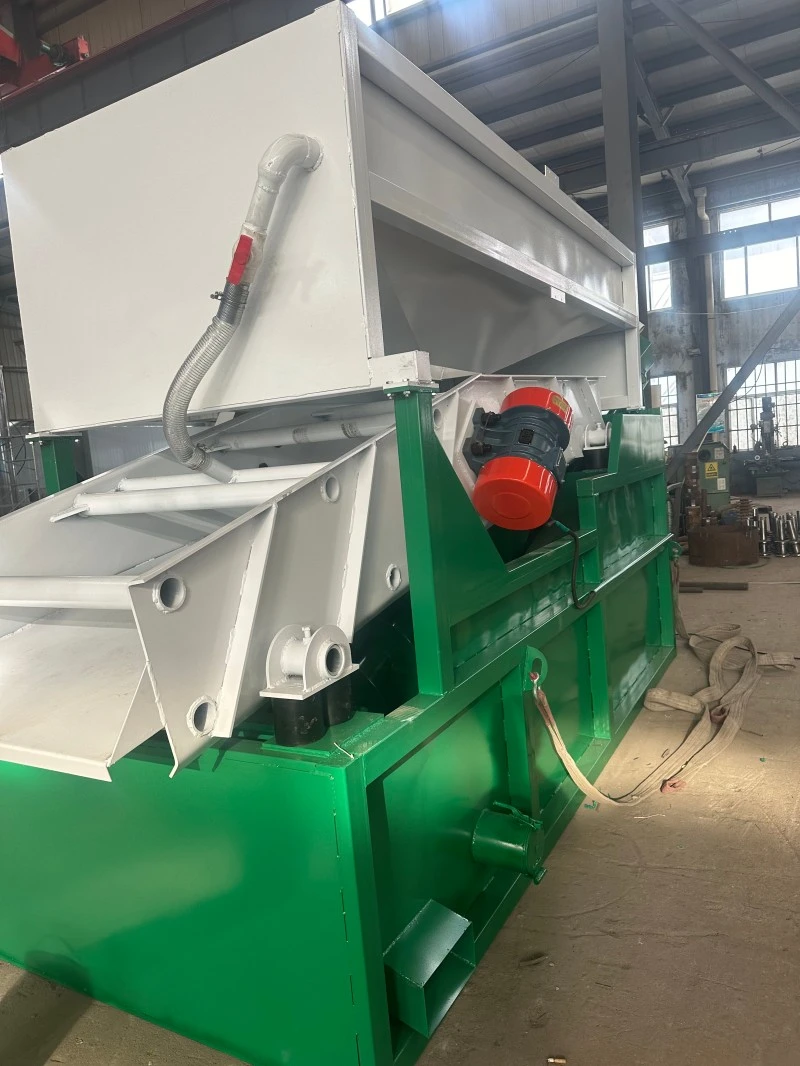

ส่วนผสมทรายและน้ำจากเครื่องล้างทรายจะถูกป้อนเข้าไปในถังพักของเครื่อง มอเตอร์สั่นสะเทือนสองตัวขับเคลื่อนตัวหน้าจอด้วยการเคลื่อนไหวแบบลูกสูบความถี่สูง มวลรวมหยาบเคลื่อนไปข้างหน้าตามแนวตะแกรงเอียงและระบายออกจากส่วนหน้า น้ำโคลนที่มีทรายละเอียดจะไหลผ่านตะแกรงและตกลงไปในถังเก็บน้ำด้านล่าง ปั๊มทรายที่เข้าคู่กันจะแยกทรายละเอียดเพื่อนำกลับมาใช้ใหม่ ในขณะที่น้ำขุ่นจะไหลออกทางทางออกน้ำล้น ทำให้การคัดกรอง การแยกน้ำ และการนำทรายละเอียดกลับมาใช้ใหม่เสร็จสมบูรณ์ในการดำเนินการต่อเนื่องเพียงครั้งเดียว

คู่มือการใช้งาน

1. ก่อนสตาร์ท: ตรวจสอบมอเตอร์สั่นสะเทือน ตะแกรงกันสะเก็ด สปริงโช๊ค และถังเก็บน้ำว่ามีความเสียหายหรือเศษขยะหรือไม่ นำวัตถุแปลกปลอมออก

2. การทดสอบขณะไม่มีโหลด: เปิดเครื่องให้ว่างเปล่าเป็นเวลา 2–3 นาที ฟังเสียงที่ผิดปกติหรือแรงสั่นสะเทือนมากเกินไป เริ่มป้อนหลังจากยืนยันการทำงานที่มั่นคงแล้วเท่านั้น

3. การดำเนินการผลิต: ป้อนวัสดุอย่างสม่ำเสมอ ปรับแรงกระตุ้นของมอเตอร์ตามความแห้งของทรายที่ต้องการ ตรวจสอบหน้าจออย่างสม่ำเสมอเพื่อดูการอุดตัน

4. ปิดเครื่อง: หยุดให้อาหารก่อน ปล่อยให้หน้าจอสั่นสั้นๆ เพื่อล้างวัสดุที่เหลืออยู่ จากนั้นจึงตัดไฟ ชะล้างตะกอนออกจากตะแกรงหากจำเป็น

5. ความปลอดภัย: ห้ามสัมผัสหน้าจอหรือมอเตอร์ระหว่างการทำงาน ถอดปลั๊กไฟออกให้หมดก่อนทำการบำรุงรักษา

การใช้งานทั่วไป

1. การแยกน้ำทรายละเอียดและการกู้คืนในแนวล้างทรายที่โรงงานทราย

2. การแยกน้ำด้วยทรายสำหรับโรงผสมคอนกรีต

3. การกำจัดโคลนและการสกัดทรายละเอียดจากหางแร่

4. การทำให้บริสุทธิ์และคัดกรองทรายจากเหมืองในแม่น้ำ

5. การล้างและการแยกน้ำออกจากขยะจากการก่อสร้าง

การรับประกันและการสนับสนุน

โครงสร้างหลักและส่วนประกอบของไดรฟ์ได้รับการคุ้มครองเป็นเวลา 12 เดือนหรือ 1,000 ชั่วโมงการทำงาน ขึ้นอยู่กับว่ากรณีใดจะเกิดขึ้นก่อน ชิ้นส่วนที่สึกหรอ เช่น ตะแกรงหน้าจอและสปริงโช้ค ไม่รวมอยู่ในการรับประกัน สามารถจัดหาชิ้นส่วนทดแทนได้ ค่าแรงขนส่งและติดตั้งถือเป็นความรับผิดชอบของลูกค้า

คำถามที่พบบ่อย

คำถามที่ 1: หน้าจอแยกน้ำนี้และหน้าจอสั่นมาตรฐานแตกต่างกันอย่างไร
A1: หน้าจอสั่นมาตรฐานส่วนใหญ่จะใช้สำหรับการจำแนกขนาด ตะแกรงแยกน้ำนี้ได้รับการออกแบบมาโดยเฉพาะสำหรับส่วนผสมของทรายและน้ำ โดยผสมผสานการกรองเข้ากับถังเก็บน้ำและระบบน้ำล้น ซึ่งช่วยให้สามารถดึงทรายละเอียดกลับคืนมาได้ในขณะที่น้ำส่วนเกินถูกกำจัดออกจากวัสดุ

คำถามที่ 2: สามารถใช้เครื่องแยกกันโดยไม่ต้องใช้เครื่องล้างทรายได้หรือไม่
A2: โดยทั่วไปแล้ว หน้าจอแยกน้ำจะติดตั้งหลังเครื่องล้างทราย หากวัสดุป้อนมีน้ำเพียงพอสำหรับสร้างสารละลาย ตะแกรงสามารถทำงานได้โดยไม่ต้องใช้เครื่องซักผ้า สำหรับวัสดุแห้ง แนะนำให้ทำการซักก่อนการแยกน้ำออก

คำถามที่ 3: ควรเปลี่ยนตาข่ายหน้าจอบ่อยแค่ไหน?
A3: อายุการใช้งานของตาข่ายขึ้นอยู่กับการเสียดสีของวัสดุและเวลาทำงานในแต่ละวัน ภายใต้สภาวะการแปรรูปทรายตามปกติ ตาข่ายมักจะใช้เวลานานหลายเดือน แนะนำให้ทำการตรวจสอบเป็นประจำ และสัญญาณของการสึกหรอ ได้แก่ การคัดกรองที่ไม่สม่ำเสมอ ลดผลกระทบจากการแยกน้ำ หรือมีน้ำตาที่มองเห็นได้ ควรเก็บตาข่ายสำรองไว้ที่ไซต์งานเพื่อการผลิตอย่างต่อเนื่อง

คำถามที่ 4: หน้าจอสามารถรองรับอนุภาคทรายได้ในช่วงขนาดใด
A4: ตะแกรงเหมาะสำหรับทรายละเอียดถึงปานกลาง โดยทั่วไปจะอยู่ในช่วง 0.075 มม. ถึง 5 มม. สามารถเลือกขนาดตาข่ายที่แน่นอนได้ในขณะที่สั่งซื้อ โดยขึ้นอยู่กับข้อกำหนดของผลิตภัณฑ์เป้าหมายและคุณลักษณะของวัสดุป้อน

คำถามที่ 5: ความเข้มของการสั่นสะเทือนส่งผลต่อปริมาณความชื้นในทรายขั้นสุดท้ายหรือไม่
A5: ใช่. โดยทั่วไปความเข้มของการสั่นสะเทือนที่สูงขึ้นจะช่วยเพิ่มผลการแยกน้ำโดยการเร่งการแยกน้ำ อย่างไรก็ตาม การสั่นสะเทือนที่มากเกินไปอาจทำให้หน้าจอและสปริงรองรับสึกหรอก่อนเวลาอันควร ควรปรับแรงกระตุ้นเพื่อให้สมดุลการลดความชื้นกับอายุการใช้งานของอุปกรณ์
