อุปกรณ์แยกดินและหิน

อุปกรณ์แยกดินและหินที่จัดหาโดย Qingzhou Mingxu Supply Chain เป็นเครื่องคัดกรองอเนกประสงค์แบบแห้งและเปียก ออกแบบมาเพื่อการแยกดิน ดินเหนียว ทราย และหินอย่างรวดเร็ว ใช้โครงสร้างการคัดกรองแผ่นลูกกลิ้ง ทำให้สามารถแปรรูปวัสดุที่เปียกและเหนียวได้โดยไม่ต้องล้างน้ำ เครื่องจักรนี้ออกแบบมาเพื่อให้ผลผลิตสูงและทำงานอย่างต่อเนื่อง และมักใช้ในการจัดระดับทรายในแม่น้ำ การแปรรูปแร่ดิบ การบำบัดวัสดุที่ผุกร่อน การรีไซเคิลขยะจากการก่อสร้าง และการจัดการถ่านหิน

อุปกรณ์ดังกล่าวถูกสร้างขึ้นเพื่อใช้เป็นเครื่องจักรสนับสนุนสำหรับสายการผลิตทรายและหินและโครงการเหมืองแร่ การออกแบบลูกกลิ้งช่วยลดการอุดตันเมื่อเทียบกับตะแกรงสั่นแบบดั้งเดิม ทำให้เหมาะสำหรับวัสดุป้อนที่มีความชื้นหรือดินเหนียวสูง

การกำหนดค่าพื้นฐาน

กระบวนการคัดกรอง

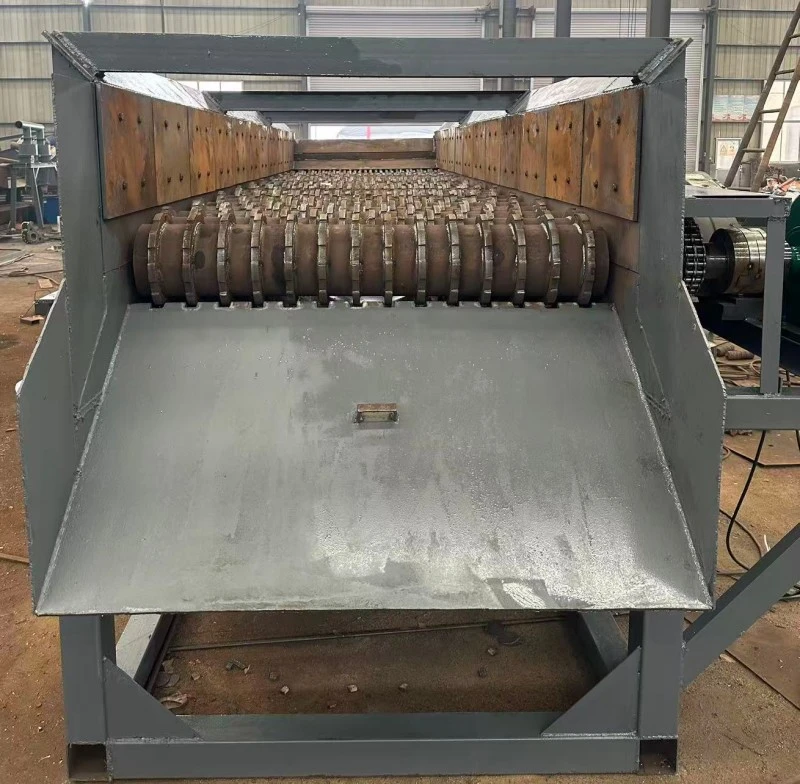

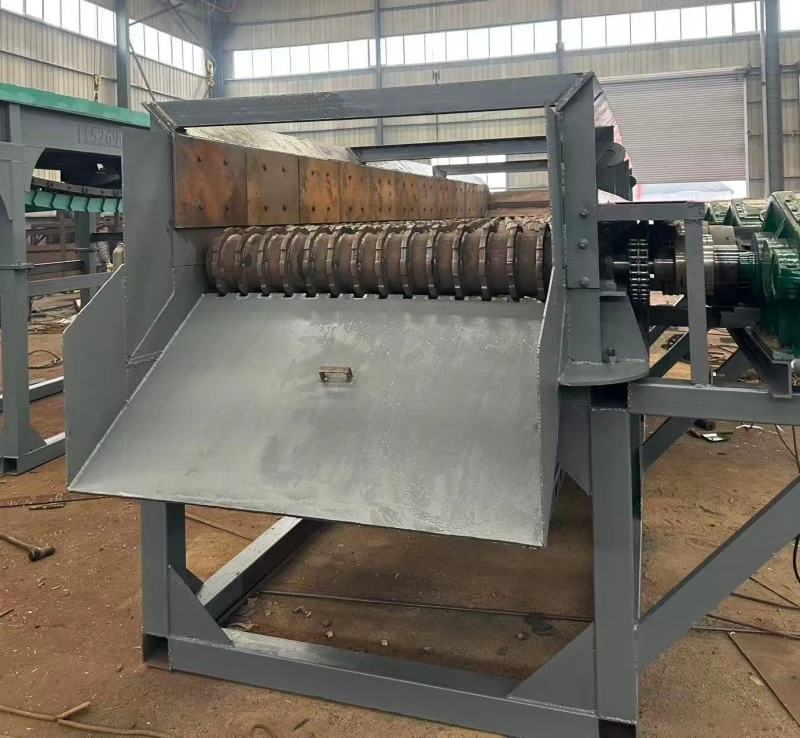

อุปกรณ์แยกดินและหินมีลูกกลิ้งเชื่อมโยงหลายตัวพร้อมแผ่นดิสก์ มอเตอร์ขับเคลื่อนลูกกลิ้งทั้งหมดให้หมุนพร้อมกันผ่านตัวลดขนาด วัสดุผสมจะถูกป้อนจากทางเข้าด้านหน้าไปยังบริเวณคัดกรองลูกกลิ้ง ดินละเอียดและตะกอนจะตกลงผ่านช่องว่างระหว่างจาน ในขณะที่หินขนาดใหญ่และมวลรวมจะถูกดันไปข้างหน้าโดยจานหมุนและระบายออกจากช่องด้านหลัง การหมุนอย่างต่อเนื่องของแผ่นดิสก์จะทำให้ดินเหนียวเปียกแตกตัวซึ่งช่วยลดโอกาสการอุดตัน กระบวนการนี้ทำให้สามารถแยกหินโคลนได้อย่างต่อเนื่องโดยไม่ต้องล้างน้ำ

คู่มือการใช้งาน

การตรวจสอบก่อนการปฏิบัติงาน:

1. ตรวจสอบเฟรม ลูกกลิ้ง และจานว่ามีการเสียรูป สึกหรอ หรือมีเศษติดอยู่หรือไม่

2. ตรวจสอบระดับน้ำมันเครื่องของมอเตอร์และกระปุกเกียร์ และปรับความตึงของโซ่ส่งกำลัง

3. เคลียร์เครื่องและพื้นที่ระบายเพื่อหลีกเลี่ยงการอุดตันจากหินแข็งขนาดใหญ่

4. ยืนยันว่าสายไฟและฝาครอบนิรภัยไม่เสียหาย ทำการทดสอบขณะไม่มีโหลดก่อนป้อนอาหาร

Feeding and screening operation:

1. สตาร์ทเครื่องและปล่อยให้เครื่องเดินเบาเป็นเวลา 2 นาทีเพื่อตรวจสอบการหมุนแบบซิงโครนัสของลูกกลิ้ง

2. ป้อนวัสดุผสมอย่างสม่ำเสมอ หลีกเลี่ยงการทิ้งหินขนาดใหญ่พร้อมกัน

3. สังเกตผลการคัดกรองและปรับความเร็วการป้อนตามความชื้นของวัสดุและปริมาณโคลน

4. ลดปริมาณการป้อนหากมีวัสดุเหนียวสะสมอยู่ แผ่นหมุนอัตโนมัติจะล้างดินเหนียวโดยอัตโนมัติ

การปิดระบบและการบำรุงรักษารายวัน:

1. หยุดป้อนอาหารก่อน จากนั้นจึงตัดไฟหลังจากที่วัสดุภายในหมดหมด

2. ทำความสะอาดดินเหนียวและกรวดที่ตกค้างระหว่างแผ่นดิสก์เพื่อป้องกันการติดขัดหลังจากการอบแห้ง

3. หล่อลื่นโซ่และแบริ่ง และเปลี่ยนจานเบรกที่สึกหรออย่างรุนแรงในเวลาที่เหมาะสม

4.ปิดฝาเครื่องเพื่อป้องกันฝนและฝุ่นเมื่อไม่ใช้งาน

จุดเด่นของการออกแบบ

1. ความสามารถในการป้องกันการอุดตันแผ่นหมุนแบบซิงโครไนซ์จะแยกดินเหนียวและตะกอนเปียกออกจากกันอย่างต่อเนื่อง ป้องกันการอุดตันที่มักส่งผลต่อตัวกรองแบบสั่นเมื่อจัดการกับวัสดุที่มีความเหนียว

2. ปริมาณงานสูงและการทำงานต่อเนื่องการออกแบบการลำเลียงและการคัดกรองแบบลูกกลิ้งในตัวช่วยให้ป้อนและระบายได้อย่างราบรื่น โดยสามารถทำงานได้ตลอด 24 ชั่วโมงต่อวันสำหรับการประมวลผลล่วงหน้าแบบรวม

3. ส่วนประกอบที่ทนต่อการสึกหรอและการบำรุงรักษาต่ำแผ่นป้องกันการสึกหรอแบบหนาใช้เพื่อทนต่อแรงกระแทกและการเสียดสี โครงสร้างที่เรียบง่ายทำให้การตรวจสอบและการเปลี่ยนตลับลูกปืนและโซ่ตรงไปตรงมา

4. ใช้งานได้สองแบบทั้งแบบแห้งและแบบเปียก เข้ากันได้กับวัสดุที่หลากหลายไม่จำเป็นต้องล้างน้ำ เครื่องจักรนี้จัดการหินผุกร่อน ทรายดิบในแม่น้ำ ขยะจากการก่อสร้าง รางถ่านหิน และส่วนผสมของเหมือง ทำให้เหมาะสำหรับโรงงานทราย การรีไซเคิลขยะมูลฝอย และการทำเหมือง

5. ปรับโครงสร้างได้จำนวนช่องว่างของลูกกลิ้งและแผ่นดิสก์สามารถปรับเปลี่ยนได้ตามขนาดอนุภาควัสดุและข้อกำหนดในการผลิต ช่วยให้เครื่องพอดีกับสายการผลิตที่มีอยู่

กระบวนการแยกสารแห้งและโซลูชันการคัดกรองแบบกำหนดเอง

แยกอาหารเปียกและเหนียวโดยไม่ต้องใช้น้ำอุปกรณ์แยกดินและหินได้รับการออกแบบมาเพื่อจัดการกับดินเหนียว โคลน และวัสดุที่มีความเหนียวสูงซึ่งมีความชื้นสูงโดยไม่ต้องเติมน้ำ จานหมุนจะสร้างการทำความสะอาดตัวเองเพื่อป้องกันไม่ให้วัสดุสะสมบนพื้นผิวที่กรอง กระบวนการแยกแบบแห้งนี้มีประโยชน์อย่างยิ่งในพื้นที่ที่มีทรัพยากรน้ำจำกัด หรือในกรณีที่กระบวนการแบบเปียกจะสร้างข้อกำหนดในการบำบัดน้ำเสียเพิ่มเติม ในทางปฏิบัติ วัสดุที่มีความชื้นสูงพอที่จะทำให้ม่านบังตาทั่วไปยังคงสามารถดำเนินการได้ เนื่องจากช่องว่างของแผ่นดิสก์ยังคงเปิดอยู่ในระหว่างการหมุน สำหรับดินเหนียวเหนียวมาก ความเร็วในการป้อนสามารถลดลงได้ และระยะห่างของจานจะขยายใหญ่ขึ้นเล็กน้อยเพื่อรักษาปริมาณงานไว้

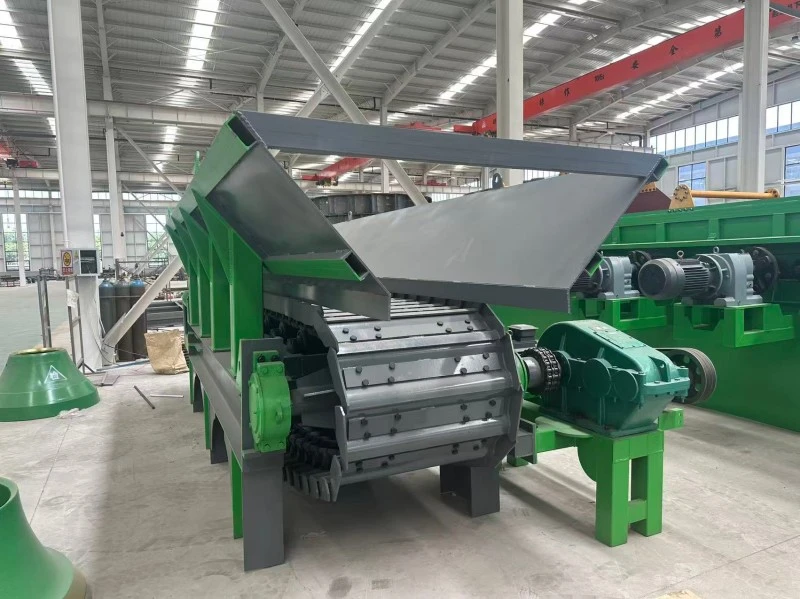

การซิงโครไนซ์ความเร็วลูกกลิ้งลูกกลิ้งทั้งหมดขับเคลื่อนด้วยตัวลดเกียร์และการส่งผ่านโซ่ทั่วไป เพื่อให้มั่นใจว่าการหมุนจะซิงโครไนซ์กัน สามารถปรับความเร็วได้ภายในช่วงที่กำหนดเพื่อให้ตรงกับวัสดุป้อน สำหรับวัสดุน้ำหนักเบาหรือแห้ง ความเร็วที่สูงขึ้นจะเพิ่มการโยนและช่วยเคลื่อนวัสดุไปข้างหน้าเร็วขึ้น สำหรับวัสดุที่มีน้ำหนักมากหรือเปียก ความเร็วที่ต่ำกว่าจะทำให้มีเวลาสัมผัสบนพื้นผิวคัดกรองนานขึ้น ส่งผลให้อนุภาคละเอียดสามารถทะลุผ่านได้มากขึ้น การตั้งค่าความเร็วจะเกิดขึ้นระหว่างการทดสอบการทำงาน และผู้ปฏิบัติงานสามารถบันทึกการตั้งค่าที่ดีที่สุดสำหรับวัสดุแต่ละประเภทเพื่อใช้ในอนาคต

การปรับแต่งช่องว่างของดิสก์ช่องว่างระหว่างแผ่นดิสก์ที่อยู่ติดกันจะกำหนดขนาดของวัสดุที่จะหล่นลงมา ช่องว่างนี้ถูกกำหนดไว้ระหว่างการผลิตตามขนาดการแยกเป้าหมาย แต่ไม่ใช่ค่าเดียวคงที่ทั่วทั้งสำรับ สำหรับการใช้งานบางประเภท สามารถออกแบบช่องว่างได้อย่างต่อเนื่อง โดยให้ใหญ่ขึ้นที่ปลายฟีดและเล็กลงที่ปลายจำหน่าย เพื่อให้วัสดุเนื้อละเอียดถูกกำจัดออกตั้งแต่เนิ่นๆ และหินขนาดใหญ่ก็จะดำเนินต่อไปจนถึงจุดสิ้นสุด เส้นผ่านศูนย์กลางและรูปร่างของแผ่นดิสก์สามารถระบุได้เพื่อปรับปรุงการเคลื่อนตัวของวัสดุหรือเพื่อรองรับหินขนาดที่ใหญ่ขึ้น เมื่อได้รับการสอบถาม ข้อมูลทั่วไปที่ร้องขอจะรวมถึงขนาดฟีดสูงสุด จุดตัดที่ต้องการ และสภาพความชื้นของฟีด ด้วยเหตุนี้ จึงมีการเสนอโครงร่างลูกกลิ้งและข้อมูลจำเพาะของดิสก์และยืนยันกับลูกค้าก่อนการผลิต

ฟิลด์แอปพลิเคชัน

วัสดุที่ใช้บังคับ:

1. วัสดุการทำเหมือง: หินผุกร่อน, ดินบนภูเขา, แร่ดิบผสม, ถ่านหิน gangue

2. ทรายและกรวด: หินกรวดแม่น้ำ ทรายภูเขาดิบ หินที่มีโคลน มวลรวมแม่น้ำ

3. ขยะมูลฝอย ได้แก่ ขยะจากการก่อสร้าง ดินรื้อถอน โคลนหินแตก

4. ดินวิศวกรรม: โคลนอุโมงค์ ตะกอนฐานรากผสมกับหิน ส่วนผสมทดแทน

สถานการณ์ทั่วไป:

1. พืชรวม: คัดกรองวัตถุดิบล่วงหน้าเพื่อแยกดินและหินที่ผ่านการรับรองเพื่อให้ได้คุณภาพทรายที่ดีขึ้น

2. เหมืองเปิด: กำจัดพื้นผิวที่ปกคลุมดินล่วงหน้าเพื่อลดภาระงานของเครื่องล้างทราย

3. การรีไซเคิลขยะจากการก่อสร้าง: การแยกโคลนออกจากเศษหินที่รีไซเคิลได้

4. การขุดลอกแม่น้ำและการขุดทราย: แยกตะกอนออกจากหินกรวดเพื่อทำให้วัสดุหินบริสุทธิ์

5. การแปรรูปถ่านหิน: การคัดแยกดินและก้อนถ่านหินเพื่อลดปริมาณสิ่งเจือปน

6. งานดินโครงสร้างพื้นฐาน: จำแนกอุโมงค์และฐานรากที่ผสมหิน

การรับประกันและการสนับสนุน

โครงสร้างหลักและส่วนประกอบของไดรฟ์ได้รับการคุ้มครองเป็นเวลา 12 เดือนหรือ 1,000 ชั่วโมงการทำงาน ขึ้นอยู่กับว่ากรณีใดจะเกิดขึ้นก่อน ชิ้นส่วนที่สึกหรอ เช่น แผ่นดิสก์และโซ่ จะไม่รวมอยู่ในการรับประกัน สามารถจัดหาชิ้นส่วนทดแทนได้ ค่าแรงขนส่งและติดตั้งถือเป็นความรับผิดชอบของลูกค้า

คำถามที่พบบ่อย

คำถามที่ 1: เครื่องสามารถจัดการกับดินเหนียวที่เปียกและเหนียวมากโดยไม่ต้องล้างน้ำได้หรือไม่
ตอบ 1: ใช่ แผ่นหมุนจะแยกวัสดุออกจากกันอย่างต่อเนื่องและเปิดพื้นผิวที่คัดกรองไว้ สำหรับดินเหนียวเหนียวเป็นพิเศษ การลดความเร็วในการป้อนหรือเพิ่มช่องว่างของจานเบรกเล็กน้อยในระหว่างขั้นตอนการออกแบบจะช่วยรักษาปริมาณงานให้คงที่ อย่างไรก็ตาม สำหรับสารละลายที่มีของเหลวมาก ยังคงแนะนำให้ใช้ขั้นตอนก่อนการแยกน้ำออก

Q2: สามารถปรับช่องว่างของแผ่นดิสก์หลังจากติดตั้งเครื่องแล้วได้หรือไม่?
A2: ช่องว่างของแผ่นดิสก์ถูกกำหนดไว้ระหว่างการผลิตตามขนาดการแยกที่ต้องการ และไม่ได้ออกแบบมาสำหรับการปรับเปลี่ยนที่ไซต์งานระหว่างการปฏิบัติงาน หากจำเป็นต้องใช้จุดตัดที่แตกต่างกันในภายหลัง สามารถเปลี่ยนชุดแผ่นดิสก์หรือชุดลูกกลิ้งได้ ดังนั้นการยืนยันขนาดอนุภาคเป้าหมายก่อนการผลิตจึงเป็นสิ่งสำคัญ

คำถามที่ 3: ชิ้นส่วนที่สึกหรอหลักๆ คืออะไร และจำเป็นต้องเปลี่ยนบ่อยแค่ไหน?
A3: ชิ้นส่วนที่สึกหรอหลักคือแผ่นดิสก์และโซ่ขับเคลื่อน ความถี่ในการเปลี่ยนขึ้นอยู่กับความเสียดสีของวัสดุป้อน ภายใต้สภาวะปกติที่มีทรายแม่น้ำหรือของเสียจากการก่อสร้าง แผ่นขัดอาจมีอายุการใช้งานหลายเดือนถึงมากกว่าหนึ่งปี แนะนำให้ทำการตรวจสอบทุกสัปดาห์ และควรเก็บแผ่นดิสก์สำรองไว้ที่ไซต์งานเพื่อการทำงานต่อเนื่อง

Q4: เครื่องต้องใช้น้ำประปาหรือระบบซักล้างหรือไม่?
A4: ไม่ เครื่องแยกทำงานโดยไม่มีน้ำ ซึ่งทำให้เหมาะสำหรับพื้นที่ที่มีทรัพยากรน้ำจำกัดหรือสำหรับสายการผลิตที่แห้ง แยกดินละเอียดออกจากหินโดยใช้กลไกเท่านั้น
